Дымоходные системы ТОNА из керамики HighTech.
Представляем вашему вниманию немецкие дымоходы Тона от компании-основоположника в сфере производства керамических дымоходных конструкций. Компания Tona постоянно совершенствует свою продукцию и используемые технологии, с каждым годом надежность, функциональность и качество изделий Tona завоевывают все больше поклонников во всем мире.
Дымоходы Tona – в чем заключаются их преимущества? Дымоходы Тона – это абсолютное соответствие всем нормам пожарной безопасности, что делает их одними из самых надежных дымоходных систем. Они устойчивы к сильным кислотам (например, к серной кислоте, которая может образовываться в дымоходах газовых котлов и разрушать их изнутри), обеспечивают отличную тягу, а также просты в эксплуатации – и использовать, и чистить дымоходы Tona очень просто и легко. Наконец, дымоходы Тона невероятно долговечны – производитель дает гарантию на тридцать пять лет и более.
Компания Tona производит различные виды дымоходных систем, в данный момент мы предлагаем дымоходы Tona Tec Iso. Это современная высокотехнологичная система, обладающая совершенно универсальными свойствами. Она представляет собой каналы из крепкой и легкой керамики, высокотехнологичной теплоизоляционной прослойки, легкой бетонной оболочки и дополнительных функциональных принадлежностей.
Чем дымоходы Тона отличаются от других систем?
Универсальность. Дымоходы Tona могут использоваться для отвода как сухих, так и влажных дымовых газов. Они совместимы практически со всеми отопительными системами, в частности, с печами, работающими на жидком и твердом топливе, а также на газу.
Устойчивость и надежность. Дымоходы Тона устойчивы к резким перепадам температур, воздействию кислот, повышенной влажности; не подвержены возгоранию сажи.
Простая установка. Благодаря своей модульной системе и широкому выбору дополнительных компонентов, дымоходные системы Tona легко монтировать и эксплуатировать.
Особенности дымоходной системы TONA:
- Легкость монтажа, за счет снижения веса керамической трубы (до 16 кг/м);
- Высокая плотность керамической трубы;
- Низкая влагопроницаемость (менее чем 1-2 г/ч*м2);
- Уменьшение скоплений сажи на внутренней поверхности дымоходных труб за счет гладкой поверхности;
- Высокий уровень безопасности за счет минимального количества стыков( трубы высотой 50 или 100 см);
Преимущества муфтового соединения:
- Исключает отклонения по вертикали при монтаже;
- Придает статическую устойчивость и идеальную герметичность стыков;
- Позволяет легко укорачивать трубу, со стороны противоположной муфте, до нужного размера.
В ассортимент поставки включены трубы с диаметром от 80 до 250 мм и высотой 500 и 1000 мм.
Фирма РУССДЫМ предлагает дымоходы TONAteciso:
- Одноходовой дымоход;
- Одноходовой дымоход с вентиляционным каналом.

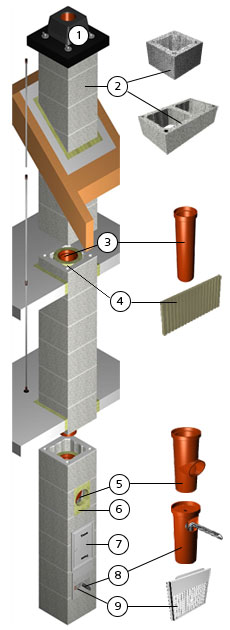

Устройство керамического дымохода TONAteciso
Монтаж производится снизу вверх: оболочки из керамзитобетона устанавливаются одна на другую, скрепляются цементно-песчаным раствором, затем происходит вкладка теплоизоляции и керамической трубы. Соединение керамических труб происходит с помощью специального термостойкого герметика, что обеспечивает надежную работу всей системы. На 1 п.м. дымоходной системы используется 2 керамических трубы по 0,5 п.м или одна труба 1 п.м, 2 теплоизоляционных мата и 4 керамзитобетонных оболочки.
- Конус и покровная плита.
Обеспечивает оптимальное удаление дымовых газов. - Керамзитобетонный блок.
Является наружным слоем дымоходной системы. - Круглая керамическая труба c муфтовым соединением и гладкой поверхностью, идущая снизу вверх.
Обеспечивает хорошую тягу. - Изоляционный слой.
Обеспечивает экономию энергии за счёт теплоизоляционных матов из минерального волокна. - Тройник для подключения потребителя.
Подключение оборудования к дымоходной системе под углом 90 или 45 градусов. - Фронтальная панель.
Обеспечивает тепловую изоляцию в месте подключения потребителя. - Дверца для осмотра и прочистки.
- Сборник конденсата.
Обеспечивает отведение конденсата из системы. - Воздуховодная решетка.
Обеспечивает приток воздуха в систему для проветривания изоляции по всей высоте трубы.
Комплектация одноходового керамического дымохода TONAteciso.
|
1. Стартовый комплект. — Строительный пакет:
— Тройник для подключения с фронтальной панелью (рис. 10)
2. Комплект дымохода 0,5 п.м. — Керамзитобетонный блок (рис. 11)
3. Покровная плита. (рис. 14) |
Керамические дымоходы TONAteciso.
Инструкции:
Инструкция по монтажу дымоходной системы TONAteciso (PDF, 7,44 Мb)
Базовый комплект состоит из основания дымохода 3 пм., Комплекта дымохода пм, Верхнего комплекта и поддонов. Для дымоходных систем высотой более 10 м. необходим дополнительный герметик.
| Диаметр, см: | Комплект 4 пм. | Комплект 5 пм. | Комплект 6 пм. | Комплект 7 пм. | Комплект 8 пм. | Комплект 9 пм. | Комплект 10 пм. | Комплект 11 пм. | Комплект 12 пм. | Комплект 13 пм. | Комплект 14 пм. | Комплект 15 пм. | Комплект 0,33 пм | Консольная плита | Переходник керамика-сталь TF1000 | |
| Одноходовой | 14 | 32249 р. | 35100 р. | 38271 р. | 41122 р. | 44293 р. | 47144 р. | 49995 р. | 52846 р. | 55697 р. | 58868 р. | 61719 р. | 64570 р. | 950 р. | 1891 р. | 1021 р. |
| 16 | 34803 р. | 37992 р. | 41501 р. | 44690 р. | 48199 р. | 51388 р. | 54577 р. | 57766 р. | 60955 р. | 64464 р. | 67653 р. | 70842 р. | 1063 р. | 1891 р. | 1053 р. | |
| 18 | 37357 р. | 40885 р. | 44733 р. | 48261 р. | 52109 р. | 55637 р. | 59165 р. | 62693 р. | 66221 р. | 70069 р. | 73597 р. | 77125 р. | 1176 р. | 2217 р. | 1148 р. | |
| 20 | 38923 р. | 42720 р. | 46837 р. | 50634 р. | 54751 р. | 58548 р. | 62345 р. | 66142 р. | 69939 р. | 74054 р. | 77853 р. | 81650 р. | 1266 р. | 2217 р. | 1148 р. | |
| 25 | 57878 р. | 64905 р. | 71932 р. | 79279 р. | 86306 р. | 93333 р. | 100680 р. | 107707 р. | 114734 р. | 122081 р. | 129108 р. | 136135 р. | 2343 р. | 3351 р. | 1626 р. | |
| 30 | 70849 р. | 79064 р. | 87599 р. | 95814 р. | 104029 р. | 112564 р. | 120779 р. | 129314 р. | 137529 р. | 145744 р. | 154279 р. | 162494 р. | 2738 р. | 3676 р. | 1913 р. | |
| Одноходовые с вентиляцией | 14L | 34365 р. | 37716 р. | 41387 р. | 44738 р. | 48409 р. | 51760 р. | 55111 р. | 58462 р. | 61813 р. | 65484 р. | 68835 р. | 72186 р. | 1080 р. | 2594 р. | 1021 р. |
| 16L | 37011 р. | 40660 р. | 44629 р. | 48278 р. | 52247 р. | 55896 р. | 59545 р. | 63194 р. | 66843 р. | 70812 р. | 74461 р. | 78110 р. | 1217 р. | 2594 р. | 1053 р. | |
| 18L | 39249 р. | 43397 р. | 47865 р. | 52013 р. | 56481 р. | 60629 р. | 64777 р. | 68925 р. | 73073 р. | 77541 р. | 81689 р. | 85837 р. | 1383 р. | 2757 р. | 1085 р. | |
| 20L | 40815 р. | 45219 р. | 49943 р. | 54347 р. | 59071 р. | 63475 р. | 67879 р. | 72283 р. | 76687 р. | 81411 р. | 85815 р. | 90219 р. | 1467 р. | 2757 р. | 1148 р. | |
| 25L | 61953 р. | 70246 р. | 78219 р. | 86512 р. | 94485 р. | 102778 р. | 110751 р. | 118724 р. | 127017 р. | 134990 р. | 143283 р. | 151256 р. | 2659 р. | 3631 р. | 1626 р. | |
| 30L | 75444 р. | 84632 р. | 94140 р. | 103328 р. | 112836 р. | 122024 р. | 131212 р. | 140720 р. | 149908 р. | 159416 р. | 168604 р. | 178112 р. | 3064 р. | 4000 р. | 1913 р. | |
| Двухходовые без вентиляции | 14/14 | 60608 р. | 65770 р. | 70932 р. | 76414 р. | 81576 р. | 86738 р. | 92220 р. | 97702 р. | 102864 р. | 108026 р. | 113508 р. | 118670 р. | 1720 р. | 2379 р. | 2042 р. |
| 14/16 | 63051 р. | 68604 р. | 74157 р. | 80030 р. | 85583 р. | 91136 р. | 97009 р. | 102882 р. | 108435 р. | 113998 р. | 119861 р. | 125414 р. | 1851 р. | 2379 р. | 2074 р. | |
| 14/18 | 65862 р. | 71794 р. | 77726 р. | 83978 р. | 89910 р. | 95842 р. | 102094 р. | 108346 р. | 114278 р. | 120210 р. | 126462 р. | 132394 р. | 1977 р. | 3027 р. | 2106 р. | |
| 14/20 | 67348 р. | 73470 р. | 79592 р. | 86034 р. | 92156 р. | 98278 р. | 104720 р. | 111162 р. | 117284 р. | 123406 р. | 129848 р. | 135970 р. | 2041 р. | 3027 р. | 2169 р. | |
| 16/16 | 65255 р. | 71187 р. | 77119 р. | 83371 р. | 92156 р. | 95235 р. | 105487 р. | 107739 р. | 113671 р. | 119603 р. | 125855 р. | 131787 р. | 1977 р. | 2379 р. | 2106 р. | |
| 16/18 | 68295 р. | 74606 р. | 80917 р. | 87548 р. | 93859 р. | 100170 р. | 106801 р. | 113432 р. | 119743 р. | 126054 р. | 132685 р. | 138996 р. | 2104 р. | 3027 р. | 2138 р. | |
| 16/20 | 69782 р. | 76281 р. | 82780 р. | 89599 р. | 96098 р. | 102597 р. | 109416 р. | 116235 р. | 122734 р. | 129233 р. | 136052 р. | 142551 р. | 2166 р. | 3027 р. | 2201 р. | |
| 18/18 | 70159 р. | 76658 р. | 83157 р. | 89976 р. | 96475 р. | 102974 р. | 109793 р. | 116612 р. | 123111 р. | 129610 р. | 136429 р. | 142928 р. | 2166 р. | 3189 р. | 2170 р. | |
| 18/20 | 71657 р. | 78358 р. | 85059 р. | 92080 р. | 98781 р. | 105482 р. | 112503 р. | 119524 р. | 126225 р. | 132926 р. | 139947 р. | 146648 р. | 2234 р. | 3189 р. | 2233 р. | |
| 20/20 | 73200 р. | 80093 р. | 86986 р. | 94199 р. | 101092 р. | 107985 р. | 115198 р. | 122411 р. | 129304 р. | 136197 р. | 143410 р. | 150303 р. | 2297 р. | 3189 р. | 2296 р. | |
| Двухходовые с вентиляции | 14L14 | 62591 р. | 68144 р. | 73697 р. | 79570 р. | 85123 р. | 90676 р. | 96549 р. | 102422 р. | 107975 р. | 113528 р. | 119401 р. | 124954 р. | 18 51 | 2720 р. | 3252 р. |
| 14L16 | 65043 р. | 70975 р. | 76907 р. | 83159 р. | 89091 р. | 95023 р. | 101275 р. | 107527 р. | 113459 р. | 119391 р. | 125643 р. | 131575 р. | 1977 р. | 2720 р. | 3539 р. | |
| 14L18 | 68428 р. | 74972 р. | 81426 р. | 88245 р. | 94744 р. | 101243 р. | 108062 р. | 114881 р. | 121380 р. | 127879 р. | 134698 р. | 141197 р. | 2166 р. | 3011 р. | 3668 р. | |
| 14L20 | 69941 р. | 76642 р. | 83343 р. | 90364 р. | 97065 р. | 103766 р. | 110787 р. | 117808 р. | 124509 р. | 131210 р. | 138231 р. | 144932 р. | 2234 р. | 3011 р. | 3826 р. | |
| 16L16 | 67551 р. | 73862 р. | 80173 р. | 86804 р. | 93115 р. | 105681 р. | 106057 р. | 120107 р. | 127000 р. | 133893 р. | 141106 р. | 147999 р. | 2297 р. | 3011 р. | 3955 р. | |
| 16L18 | 70896 р. | 77789 р. | 84682 р. | 91895 р. | 98788 р. | 105681 р. | 112894 р. | 120107 р. | 127000 р. | 133893 р. | 141106 р. | 147999 р. | 2297 р. | 3011 р. | 3955 р. | |
| 16L20 | 72400 р. | 79481 р. | 86562 р. | 93963 р. | 101044 р. | 108125 р. | 115526 р. | 122927 р. | 130008 р. | 137089 р. | 144490 р. | 151571 р. | 2361 р. | 3011 р. | 3955 р. | |
| 18L18 | 73171 р. | 80252 р. | 87333 р. | 94734 р. | 101815 р. | 108896 р. | 116296 р. | 123698 р. | 130779 р. | 137860 р. | 145261 р. | 152342 р. | 2361 р. | 3123 р. | 4084 р. | |
| 18L20 | 74215 р. | 81485 р. | 88755 р. | 96345 р. | 103615 р. | 110885 р. | 118475 р. | 126065 р. | 133335 р. | 140605 р. | 148195 р. | 155465 р. | 2423 р. | 3123 р. | 4084 р. | |
| 20L20 | 75773 р. | 83231 р. | 90689 р. | 98467 р. | 105925 р. | 113383 р. | 121161 р. | 128939 р. | 136397 р. | 143855 р. | 151633 р. | 159091 р. | 2485 р. | 3123 р. | 4084 р. |
